Wracam do mojej małej i popularnej maszyny CNC, a to za sprawą lasera diodowego, który, mam nadzieję, dostanę na dniach. Robiąc jej przegląd, przypomniało mi się, że wymyśliłem i wykonałem, moim zdaniem, bardzo fajne rozwiązanie czujników krańcowych. Nie spotkałem się jeszcze z takim rozwiązaniem w tego typu maszynie. Dlatego uznałem, po dłuższej przerwie, że można by się tym rozwiązaniem podzielić.
Głównym założeniem była prostota i co za tym idzie, wykorzystanie jednego czujnika na jedną oś. Konstrukcja miała być zaprojektowana pod kątem jej wykonania na drukarce 3D, z wykorzystaniem popularnego, zwykłego mechanicznego czujnika krańcowego D2F-01L3.
Na poniższej wizualizacji moje krańcówki są przedstawione na czerwono.
Pierwsza przedstawia same krańcówki, druga ich położenie i sposób montażu na gotowej maszynie CNC.

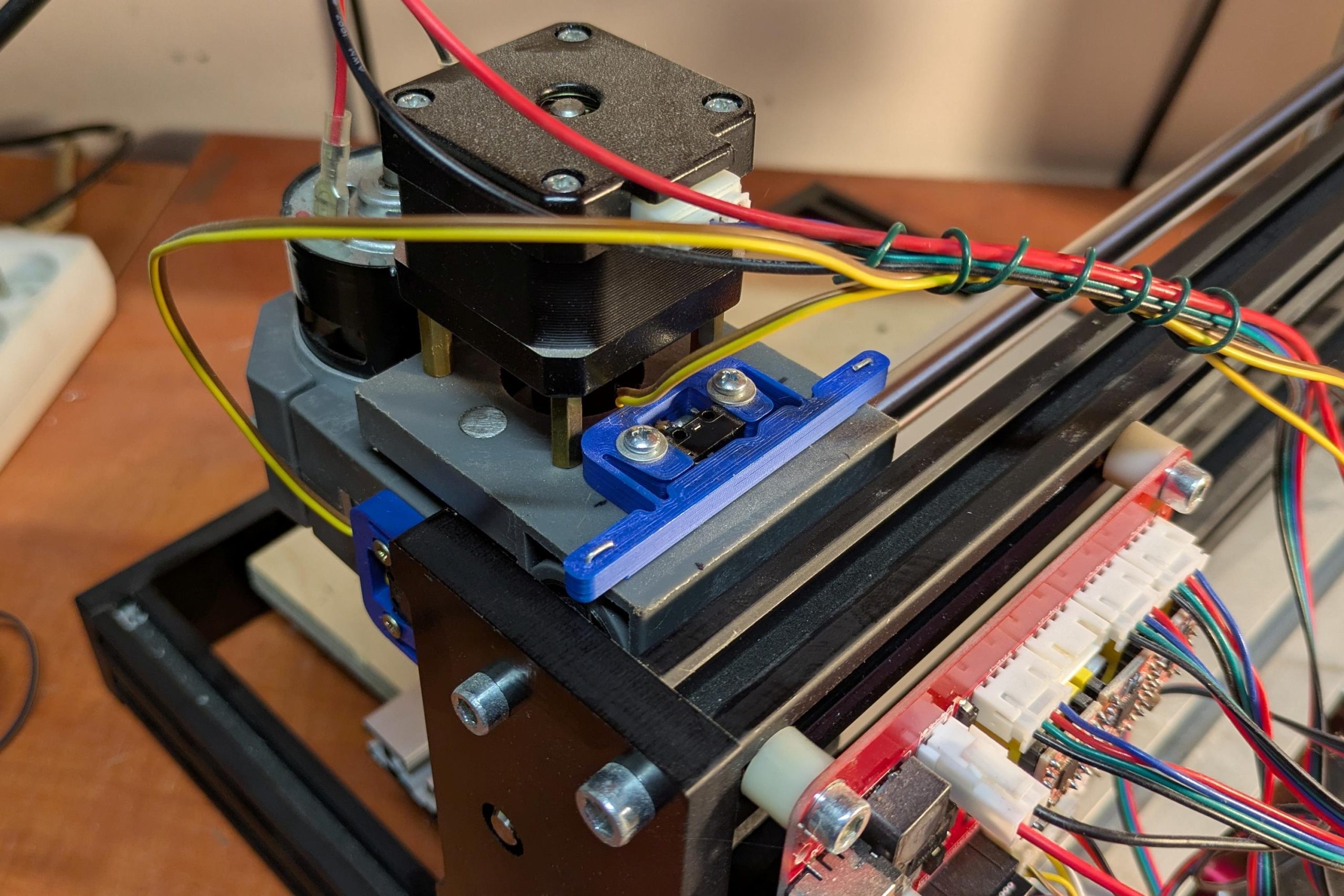

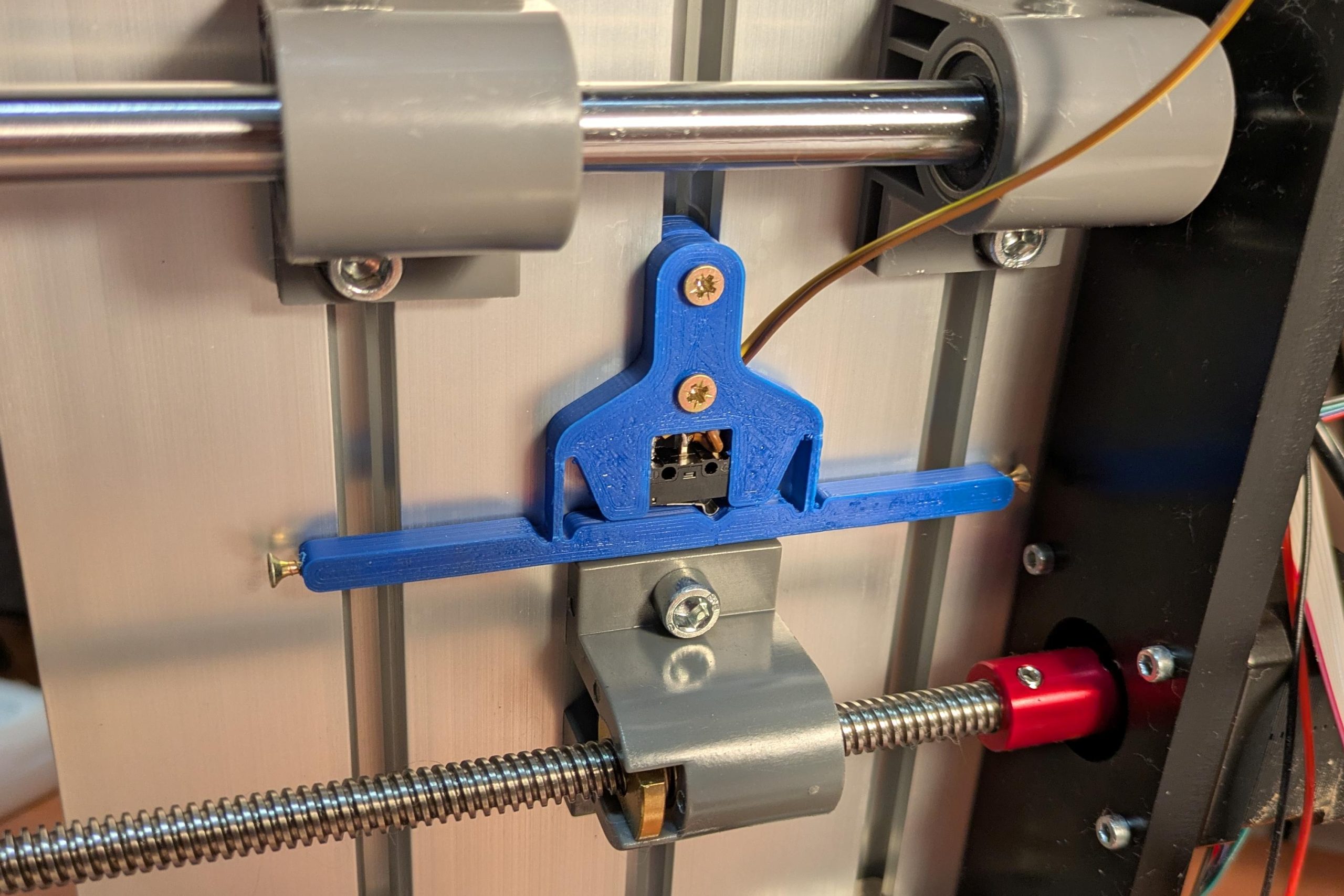

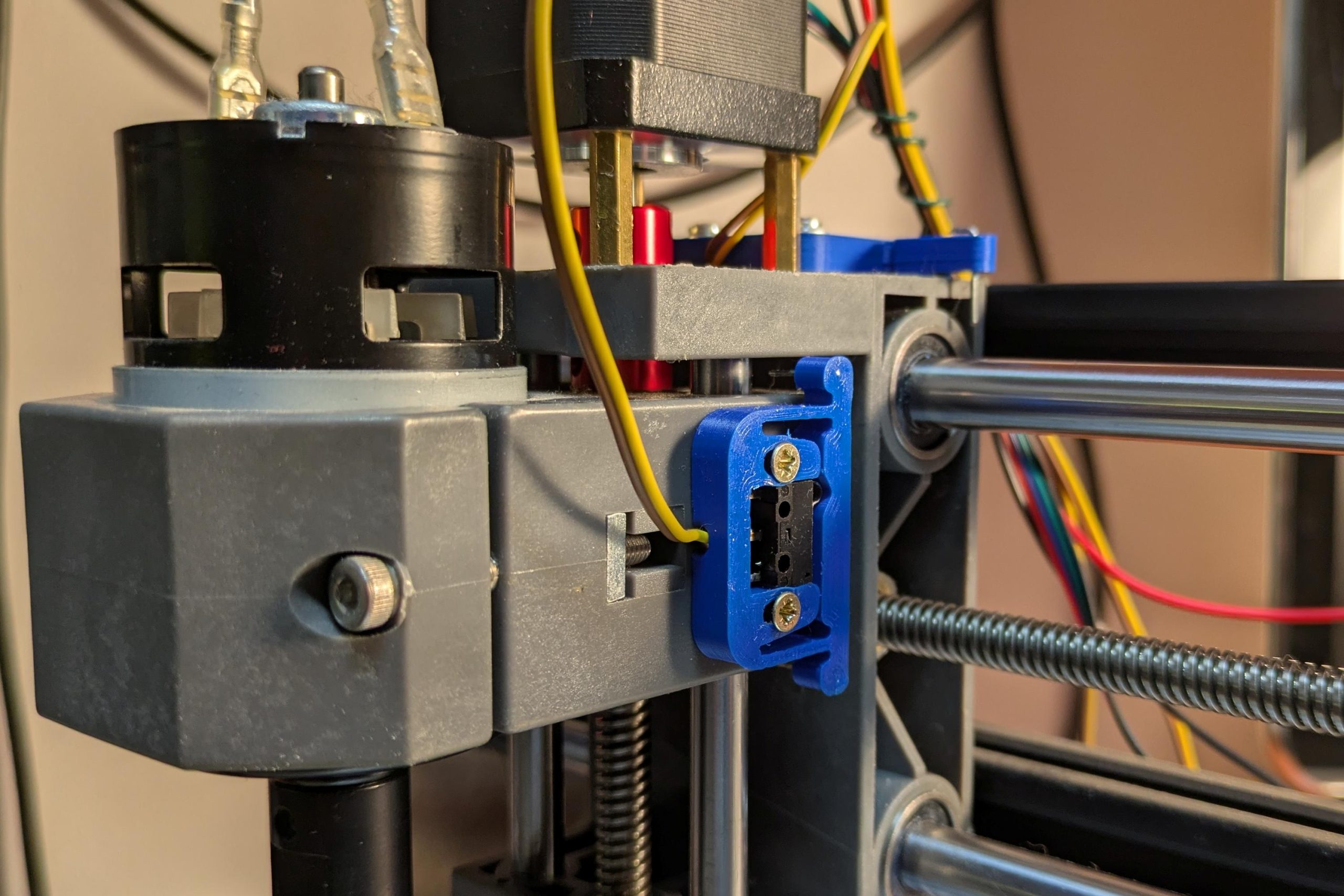

Poniżej zdjęcia zamontowanych już wyłączników w realu. Dla odmiany tym razem niebieskie. Widać tu miejsca i sposób montażu.
Podłączenie elektryczne krańcówek zależy od płyty sterowniczej i jest zgodne dla innych typowych rozwiązań.
Projekty krańcówek do pobrania z serwisu Thingiverse
